The 2019 Chevrolet Bolt EV has 2 different fuse boxes:
Chevrolet Bolt EV fuse box diagrams change across years, pick the right year of your vehicle:

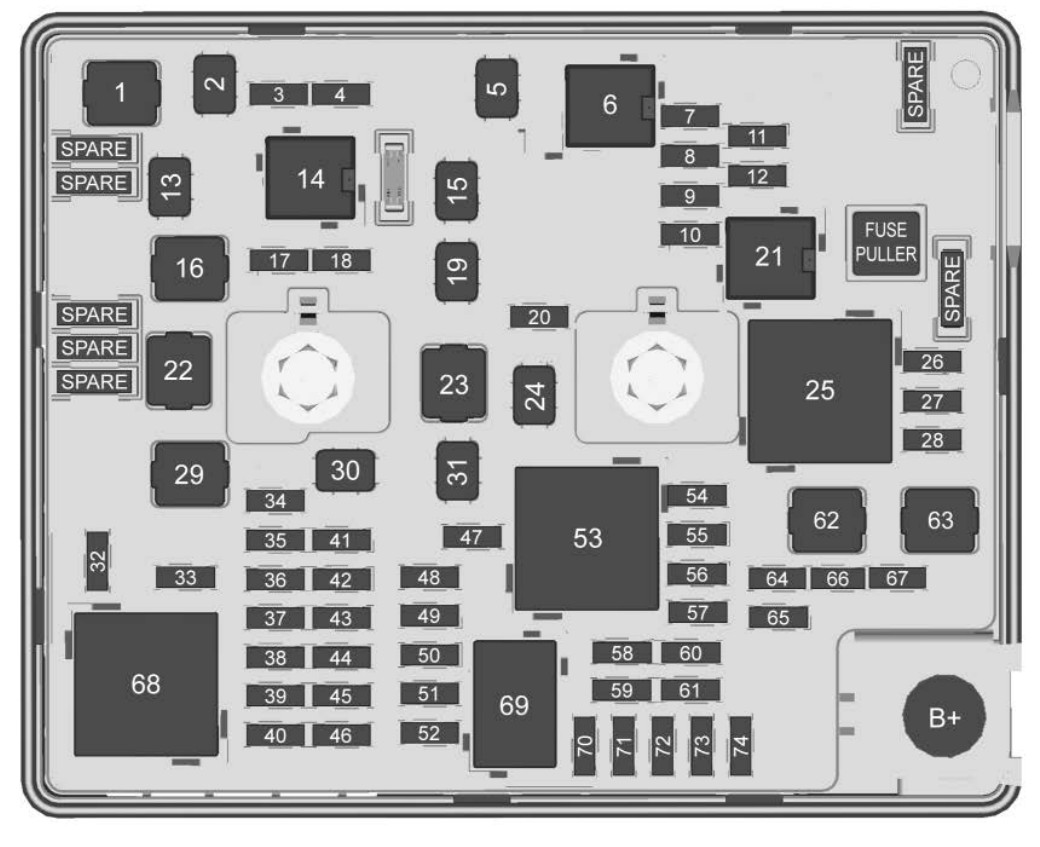

Type | Description | |
---|---|---|

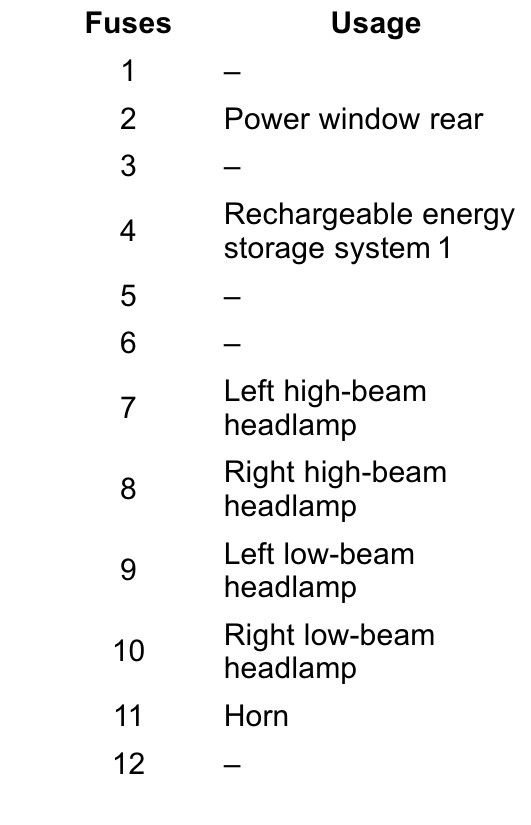

Fuse FMX/JCase | 1 - | |
Fuse FMM/MCase | 2 Power window | |
Fuse MINI | 3 - | |
Fuse MINI | 4 Rechargeable storage system 1 | |
Fuse FMM/MCase | 5 - | |
Relay | 6 - | |
Fuse MINI | 7 Left high-beam headlamp | |
Fuse MINI | 8 Right high-beam headlamp | |
Fuse MINI | 9 Left low-beam headlamp | |
Fuse MINI | 10 Right low-beam headlamp | |
Fuse MINI | 11 Horn | |
Fuse MINI | 12 - | |
Fuse FMM/MCase | 13 Front wiper motor driver | |
Relay | 14 Liftgate | |
Fuse FMM/MCase | 15 Front wiper motor co-driver | |
Fuse FMX/JCase | 16 Electronic brake control module supply electronics | |
Fuse MINI | 17 Rear wiper | |
Fuse MINI | 18 Liftgate | |
Fuse FMM/MCase | 19 Seat module front | |
Fuse MINI | 20 Washer | |
Relay | 21 HID lamp | |
Fuse FMX/JCase | 22 Linear power module | |
Fuse FMX/JCase | 23 Electronic brake control module supply motor | |
Fuse FMM/MCase | 24 Seat module rear | |
Relay | 25 Powertrain | |
Fuse MINI | 26 Transmission range control module | |
Fuse MINI | 27 Aeroshutter | |
Fuse MINI | 28 Auxiliary oil pump | |
Fuse FMX/JCase | 29 Electric brake boost motor source | |
Fuse FMX/JCase | 30 Front power windows | |
Fuse FMM/MCase | 31 In-panel bussed electrical center | |
Fuse MINI | 32 Rear window defogger | |
Fuse MINI | 33 Heated exterior rearview mirror | |
Fuse MINI | 34 Pedestrian friendly alert function | |
Fuse MINI | 35 - | |
Fuse MINI | 36 - | |
Fuse MINI | 37 Current sensor | |
Fuse MINI | 38 Rain sensor | |
Fuse MINI | 39 - | |
Fuse MINI | 40 Electric brake boost (ECU) | |
Fuse MINI | 41 Power line communication module | |
Fuse MINI | 42 Automatic occupant sensing | |
Fuse MINI | 43 Window switch | |
Fuse MINI | 44 Rechargeable energy storage system | |
Fuse MINI | 45 Vehicle integration control module | |
Fuse MINI | 46 Integrated chassis control module | |
Fuse MINI | 47 Headlamp leveling | |
Fuse MINI | 48 Integrated chassis control module | |
Fuse MINI | 49 Interior rearview mirror | |
Fuse MINI | 50 - | |
Fuse MINI | 51 Electric brake boost | |
Fuse MINI | 52 Rear camera | |
Relay | 53 Run/Crank | |
Fuse MINI | 54 A/C control module | |
Fuse MINI | 55 Rechargeable energy storage system coolant pump | |
Fuse MINI | 56 - | |
Fuse MINI | 57 Power electronics coolant pump | |
Fuse MINI | 58 Engine control module | |
Fuse MINI | 59 Electric steering column lock | |
Fuse MINI | 60 HVAC electric heater | |
Fuse MINI | 61 On-board charging module | |
Fuse FMX/JCase | 62 Transmission range control module 1 | |
Fuse FMX/JCase | 63 Electric cooling fan | |
Fuse MINI | 64 Engine control module | |
Fuse MINI | 65 Auxiliary heater pump | |
Fuse MINI | 66 Powertrain | |
Fuse MINI | 67 Drive unit controller | |
Relay | 68 Rear window defogger | |
Relay | 69 Second run/Crank | |
Fuse MINI | 70 A/C control module | |
Fuse MINI | 71 - | |
Fuse MINI | 72 Transmission range control module | |
Fuse MINI | 73 Single power inverter module | |
Fuse MINI | 74 - | |
Fuse puller | FUSE PULLER Fuse Puller | |
Fuse MINI | SPARE1 Spare | |
Fuse MINI | SPARE2 Spare | |
Fuse MINI | SPARE3 Spare | |
Fuse MINI | SPARE4 Spare | |
Fuse MINI | SPARE5 Spare | |
Fuse MINI | SPARE6 Spare | |
Fuse MINI | SPARE7 Spare |

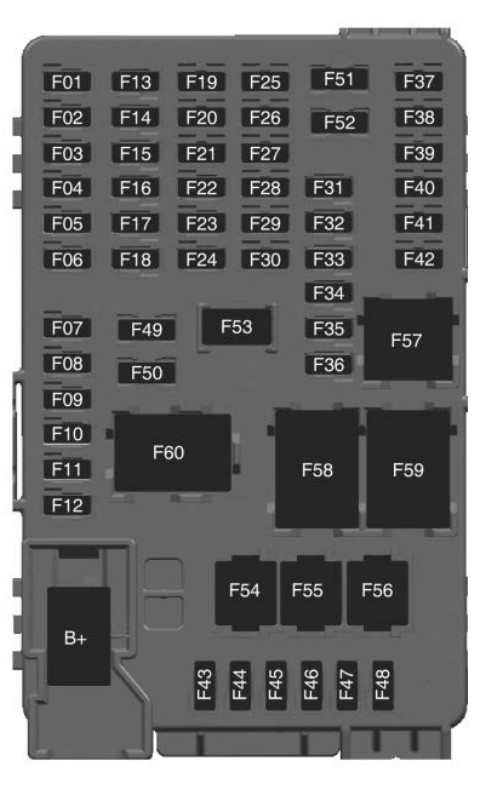

Type | No. | Description | |
---|---|---|---|
Fuse MINI | F01 | Video processing module | |
Fuse MINI | F02 | Indicator light solar sensor | |
Fuse MINI | F03 | Side blind zone alert | |
Fuse MINI | F04 | Passive entry, passive start | |
Fuse MINI | F05 | CGM | |
Fuse MINI | F06 | Body control module 4 | |
Fuse MINI | F07 | Body control module 3 | |
Fuse MINI | F08 | Body control module 2 | |
Fuse MINI | F09 | Body control module 1 | |
Fuse MINI | F10 | Trailer interface module 1 | |
Fuse MINI | F11 | Amplifier | |
Fuse MINI | F12 | Body control module 8 | |
Fuse MINI | F13 | Data link connector 1 | |
Fuse MINI | F14 | Automatic parking assist | |
Fuse MINI | F15 | - | |
Fuse MINI | F16 | Single power inverter module 1 | |
Fuse MINI | F17 | Body control module 6 | |
Fuse MINI | F18 | Body control module 5 | |
Fuse MINI | F19 | - | |
Fuse MINI | F20 | - | |
Fuse MINI | F21 | - | |
Fuse MINI | F22 | - | |
Fuse MINI | F23 | USB | |
Fuse MINI | F24 | Wireless charging module | |
Fuse MINI | F25 | Reflected LED alert display | |
Fuse MINI | F26 | Heated steering wheel | |
Fuse MINI | F27 | CGM 2 | |
Fuse MINI | F28 | Instrument cluster 2 | |
Fuse MINI | F29 | Trailer interface module 2 | |
Fuse MINI | F30 | Headlamp leveling device | |
Fuse MINI | F31 | OnStar | |
Fuse MINI | F32 | Virtual keypass sensor | |
Fuse MINI | F33 | Heating, ventilation, and air conditioning module | |
Fuse MINI | F34 | Virtual keypass module | |
Fuse MINI | F35 | Instrument cluster 1 | |
Fuse MINI | F36 | Radio | |
Fuse MINI | F37 | - | |
Fuse MINI | F38 | - | |
Fuse MINI | F39 | - | |
Fuse MINI | F40 | - | |
Fuse MINI | F41 | - | |
Fuse MINI | F42 | - | |
Fuse MINI | F43 | Body control module 7 | |
Fuse MINI | F44 | Sensing and diagnostic module | |
Fuse MINI | F45 | Front camera module | |
Fuse MINI | F46 | Vehicle integration control module | |
Fuse MINI | F47 | Single power inverter module 2 | |
Fuse MINI | F48 | Electric steering column lock | |
Fuse MINI | F49 | Auxiliary jack | |
Fuse MINI | F50 | Steering wheel controls | |
Fuse MINI | F51 | Steering wheel controls backlighting | |
Fuse MINI | F52 | Smartphone remote function module | |
Circuit breaker | F53 | Auxiliary power outlet | |
Fuse FMX/JCase | F54 | - | |
Fuse FMX/JCase | F55 | Logistic | |
Fuse FMX/JCase | F56 | - | |
Relay | F57 | - | |
Relay | F58 | Logistics relay | |
Relay | F59 | - | |
Relay | F60 | Accessory/Retained accessory power relay | |
Battery terminal | B+ | Battery Terminal |
