2016 Acura ILX fuse box diagram

The 2016 Acura ILX has 2 different fuse boxes:

Engine Compartment Fuse Box diagram

Interior Fuse Box diagram

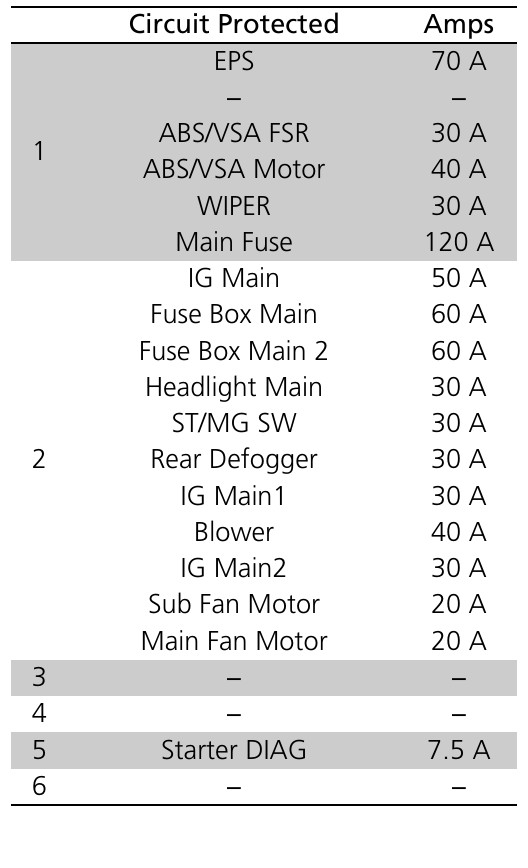

Type	No.		Description
Multi fuse block MUSB	1		EPS
Multi fuse block MUSB	1		- Not Used
Multi fuse block MUSB	1		ABS/VSA FSR
Multi fuse block MUSB	1		ABS/VSA Motor
Multi fuse block MUSB	1		WIPER
Multi fuse block MUSB	1		Main Fuse
Multi fuse block MUSB	2		IG Main
Multi fuse block MUSB	2		Fuse Box Main
Multi fuse block MUSB	2		Fuse Box Main 2
Multi fuse block MUSB	2		Headlight Main
Multi fuse block MUSB	2		ST/MG SW
Multi fuse block MUSB	2		Rear Defogger
Multi fuse block MUSB	2		IG Main 1
Multi fuse block MUSB	2		Blower
Multi fuse block MUSB	2		IG Main2
Multi fuse block MUSB	2		Sub Fan Motor
Multi fuse block MUSB	2		Main Fan Motor
Fuse MINI 7.5A	5		Starter DIAG
Fuse MINI 7.5A	11		Oil Level
Fuse MINI 20A	12		Fog Lights [Not available on all models]
Fuse MINI 20A	13		Injector
Fuse MINI 10A	14		Hazard
Fuse MINI 15A	15		Fl Sub
Fuse MINI 15A	16		IG Coil
Fuse MINI 7.5A	17		Daytime Running Lights
Fuse MINI 10A	18		Stop & Horn
Fuse MINI 10A	20		Right Headlight Low Beam
Fuse MINI 15A	21		IGP
Fuse MINI 15A	22		DBW
Fuse MINI 10A	23		Left Headlight Low Beam
Fuse MINI 7.5A	25		MG Clutch
Fuse MINI 15A	26		Washer
Fuse MINI 20A	27		Small
Fuse MINI 7.5A	28		Interior Lights
Fuse MINI 10A	29		Backup

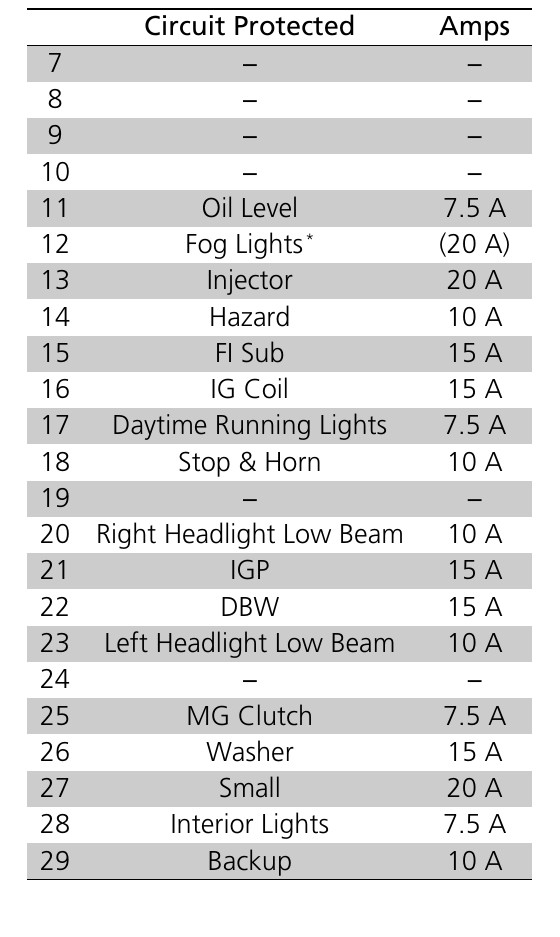

Type	No.		Description
Fuse MINI 15A	2		ACG
Fuse MINI 10A	3		SRS
Fuse MINI 15A	4		Fuel Pump
Fuse MINI 7.5A	5		Meter
Fuse MINI 7.5A	6		Power Window
Fuse MINI 7.5A	7		VB SOL [Not available on all models]
Fuse MINI 15A	8		Right Door Lock Motor (Unlock)
Fuse MINI 15A	9		Left Door Lock Motor (Unlock)
Fuse MINI 15A	10		Audio
Fuse MINI 20A	11		Moonroof
Fuse MINI 20A	12		Driver's Power Seat Sliding [Not available on all models]
Fuse MINI 20A	13		Driver's Power Seat Reclining [Not available on all models]
Fuse MINI 15A	14		Seat Heaters [Not available on all models]
Fuse MINI 10A	15		Driver's Door Lock Motor (Unlock)
Fuse MINI 20A	16		Passenger's Power Seat Sliding [Not available on all models]
Fuse MINI 20A	17		Passenger's Power Seat Reclining [Not available on all models]
Fuse MINI 7.5A	19		Accessory
Fuse MINI 7.5A	20		ACC Key Lock
Fuse MINI 7.5A	21		Daytime Running Lights
Fuse MINI 7.5A	22		HAC
Fuse MINI 7.5A	24		ABS/VSA
Fuse MINI 7.5A	25		ACC
Fuse MINI 20A	27		Accessory Power Socket
Fuse MINI 7.5A	29		ODS
Fuse MINI 10A	30		Driver's Door Lock Motor (Lock)
Fuse MINI 10A	31		SMART
Fuse MINI 15A	32		Right Door Lock Motor (Lock)
Fuse MINI 15A	33		Left Door Lock Motor (Lock)
Fuse MINI 7.5A	34		Small Lights
Fuse MINI 7.5A	35		Illumination
Fuse MINI 30A	37		Premium Audio [Not available on all models]
Fuse MINI 10A	38		Left Headlight High Beam
Fuse MINI 10A	39		Right Headlight High Beam
Fuse MINI 20A	41		Door Lock
Fuse MINI 20A	42		Driver's Power Window
Fuse MINI 20A	43		Rear Passenger's Side Power Window
Fuse MINI 20A	44		Front Passenger's Side Power Window
Fuse MINI 20A	45		Rear Driver's Side Power Window

Acura ILX fuse box diagrams change across years, pick the right year of your vehicle: 2022 2021 2020 2019 2018 2017 2016 2014 2013

Source: Acura ILX 2016 Owner's Manual
