The 2022 Acura ILX has 2 different fuse boxes:
Type | No. | Description | |
---|---|---|---|
Multi fuse block MUSB | 1 | EPS | |
Multi fuse block MUSB | 1 | - Not Used | |
Multi fuse block MUSB | 1 | ABS/VSA FSR | |
Multi fuse block MUSB | 1 | ABS/VSA Motor | |
Multi fuse block MUSB | 1 | WIPER | |
Multi fuse block MUSB | 1 | Main Fuse | |
Multi fuse block MUSB | 2 | IG Main | |
Multi fuse block MUSB | 2 | Fuse Box Main | |
Multi fuse block MUSB | 2 | Fuse Box Main 2 | |
Multi fuse block MUSB | 2 | Headlight Main | |
Multi fuse block MUSB | 2 | ST/MG SW | |
Multi fuse block MUSB | 2 | Rear Defogger | |
Multi fuse block MUSB | 2 | IG Main 1 | |
Multi fuse block MUSB | 2 | Blower | |
Multi fuse block MUSB | 2 | IG Main2 | |
Multi fuse block MUSB | 2 | Sub Fan Motor | |
Multi fuse block MUSB | 2 | Main Fan Motor | |

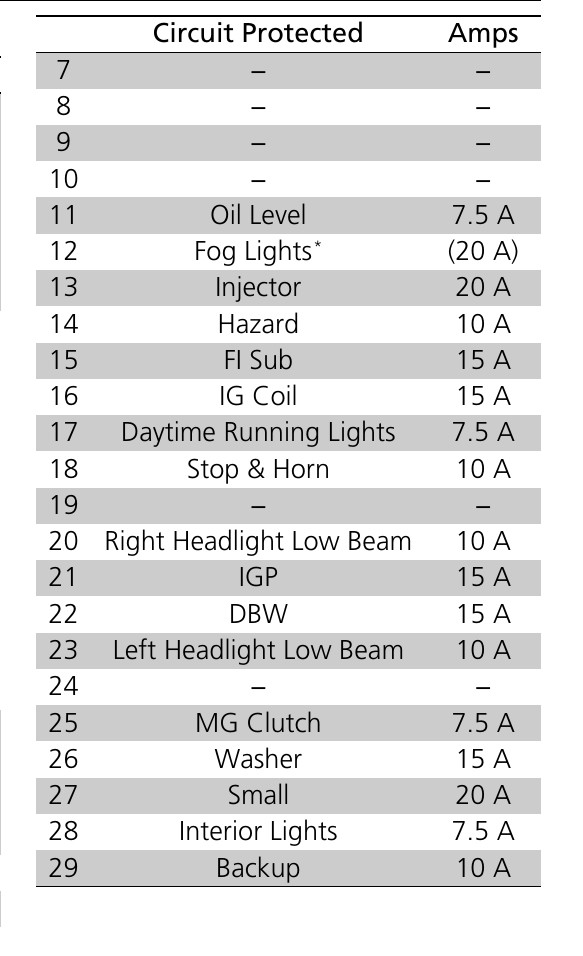

Fuse MINI 7.5A | 5 | Start DIAG | |
Fuse MINI 7.5A | 11 | Oil Level | |
Fuse MINI 20A | 12 | Fog Lights [Not available on all models] | |
Fuse MINI 20A | 13 | Injector | |
Fuse MINI 10A | 14 | Hazard | |
Fuse MINI 15A | 15 | FI Sub | |
Fuse MINI 15A | 16 | IG Coil | |
Fuse MINI 7.5A | 17 | Daytime Running Lights | |
Fuse MINI 10A | 18 | Stop & Horn | |
Fuse MINI 10A | 20 | Right Headlight Low Beam | |
Fuse MINI 15A | 21 | IGP | |
Fuse MINI 15A | 22 | DBW | |
Fuse MINI 10A | 23 | Left Headlight Low Beam | |
Fuse MINI 7.5A | 25 | MG Clutch | |
Fuse MINI 15A | 26 | Washer | |
Fuse MINI 20A | 27 | Small | |
Fuse MINI 7.5A | 28 | Interior Lights | |
Fuse MINI 10A | 29 | Backup |
Type | No. | Description | |
---|---|---|---|
Fuse MINI 15A | 2 | ACG | |
Fuse MINI 10A | 3 | SRS | |
Fuse MINI 15A | 4 | Fuel Pump | |
Fuse MINI 7.5A | 5 | Meter | |
Fuse MINI 7.5A | 6 | Power Window | |
Fuse MINI 7.5A | 7 | VB SOL | |
Fuse MINI 15A | 8 | Right Door Lock Motor (Unlock) | |
Fuse MINI 15A | 9 | Left Door Lock Motor (Unlock) | |
Fuse MINI 15A | 10 | Audio [Not available on all models] | |
Fuse MINI 20A | 11 | Moonroof | |
Fuse MINI 20A | 12 | Driver's Power Seat Sliding | |
Fuse MINI 20A | 13 | Driver's Power Seat Reclining | |
Fuse MINI 20A | 14 | Seat Heaters | |
Fuse MINI 10A | 15 | Driver's Door Lock Motor (Unlock) | |
Fuse MINI 20A | 16 | Passenger's Power Seat Sliding [Not available on all models] | |
Fuse MINI 20A | 17 | Passenger's Power Seat Reclining [Not available on all models] | |
Fuse MINI 10A | 18 | Driver's Power Lumbar | |
Fuse MINI 7.5A | 19 | Accessory | |
Fuse MINI 7.5A | 20 | ACC Key Lock | |
Fuse MINI 7.5A | 21 | Daytime Running Lights | |
Fuse MINI 7.5A | 22 | HAC | |
Fuse MINI 7.5A | 24 | ABS/VSA | |
Fuse MINI 7.5A | 25 | ACC | |
Fuse MINI 20A | 27 | Accessory Power Socket | |
Fuse MINI 7.5A | 29 | ODS | |
Fuse MINI 10A | 30 | Driver's Door Lock Motor (Lock) | |
Fuse MINI 10A | 31 | SMART | |
Fuse MINI 15A | 32 | Right Door Lock Motor (Lock) | |
Fuse MINI 15A | 33 | Left Door Lock Motor (Lock) | |
Fuse MINI 7.5A | 34 | Small Lights | |
Fuse MINI 7.5A | 35 | Illumination | |
Fuse MINI 30A | 37 | Premium Audio [Model with Navigation system] | |
Fuse MINI 20A | 37 | Premium Audio [Not available on all models] | |
Fuse MINI 10A | 38 | Left Headlight High Beam | |
Fuse MINI 10A | 39 | Right Headlight High Beam | |
Fuse MINI 20A | 41 | Door Lock | |
Fuse MINI 20A | 42 | Driver's Power Window | |
Fuse MINI 20A | 43 | Rear Passenger's Side Power Window | |
Fuse MINI 20A | 44 | Front Passenger's Side Power Window | |
Fuse MINI 20A | 45 | Rear Driver's Side Power Window |
Acura ILX fuse box diagrams change across years, pick the right year of your vehicle:
