The 2014 Toyota RAV4 has 3 different fuse boxes:
Toyota RAV4 fuse box diagrams change across years, pick the right year of your vehicle:

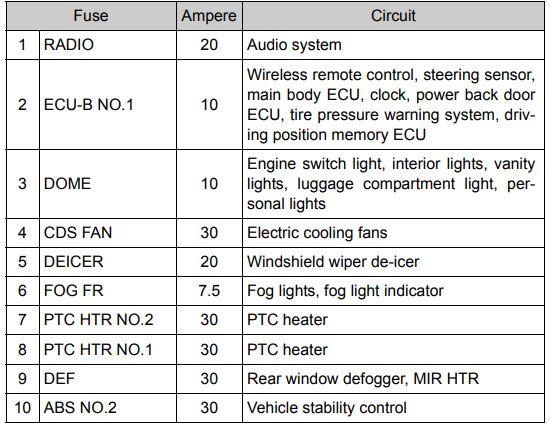

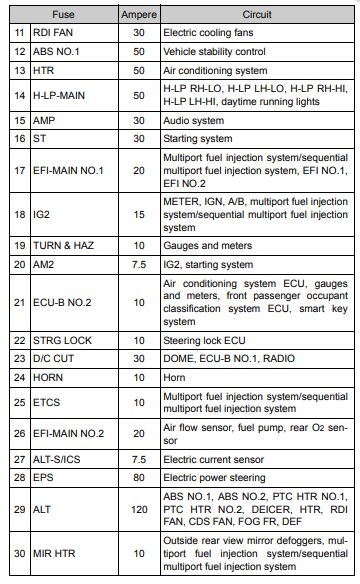

Type | No. | Description | |
---|---|---|---|
Fuse MINI 20A | 1 | (RADIO) Audio system | |
Fuse MINI 10A | 2 | (ECU-B NO.1) Wireless remote control, steering sensor, main body ECU, clock, power back door ECU, tire pressure warning system, driving position memory ECU | |
Fuse MINI 10A | 3 | (DOME) Engine switch light, interior lights, vanity lights, luggage compartment light, persona lights | |
Fuse FMX/JCase 30A | 4 | (CDS FAN) Electric cooling fans | |
Fuse MINI 20A | 5 | (DEICER) Windshield wiper de-icer | |
Fuse MINI 7.5A | 6 | (FOG FR) Fog lights, fog light indicator | |
Fuse FMX/JCase 30A | 7 | (PTC HTR NO.2) PTC heater | |
Fuse FMX/JCase 30A | 8 | (PTC HTR NO.1) PTC heater | |
Fuse FMX/JCase 30A | 9 | (DEF) Rear window defogger, MIR HTR | |
Fuse FMX/JCase 30A | 10 | (ABS NO.2) Vehicle stability control | |
Fuse FMX/JCase 30A | 11 | (RDI FAN) Electric cooling fans | |
Fuse FMX/JCase 50A | 12 | (ABS NO.1) Vehicle stability control | |
Fuse FMX/JCase 50A | 13 | (HTR) Air conditioning system | |
Fuse FMX/JCase 50A | 14 | (H-LP-MAIN) H-LP RH-LO. H-LP LH-LO, H-LP RH-HI, H-LP LH-HI, daytime running lights | |
Fuse MINI 30A | 15 | (AMP) Audio system | |
Fuse MINI 30A | 16 | (ST) Starting system | |
Fuse MINI 20A | 17 | (EFI-MAIN NO.1) Multiport fuel injection system/sequential multiport fuel injection system, EF NO.1, EFI NO.2 | |
Fuse MINI 15A | 18 | (IG2) METER, IGN, A/B, multiport fuel injection system/sequential multiport fuel injection system | |
Fuse MINI 10A | 19 | (TURN & HAZ) Gauges and meters | |
Fuse MINI 7.5A | 20 | (AM2) IG2, starting system | |
Fuse MINI 10A | 21 | (ECU-B NO.2) Air conditioning system ECU, gauges and meters, front passenger occupant classification system ECU, smart key system | |
Fuse MINI 10A | 22 | (STRG LOCK) Steering lock ECU | |
Fuse MINI 30A | 23 | (D/C CUT) DOME, ECU-B NO.1, RADIO | |
Fuse MINI 10A | 24 | (HORN) Horn | |
Fuse MINI 10A | 25 | (ETCS) Multiport fuel injection system/sequential multiport fuel injection system | |
Fuse MINI 20A | 26 | (EFI-MAIN NO.2) Air flow sensor, fuel pump, rear O2 sensor | |
Fuse MINI 7.5A | 27 | (ALT-S/ICS) Electric current sensor | |
Fuse FLM 80A | 28 | (EPS) Electric power steering | |
Fuse FLM 120A | 29 | (ALT) ABS NO.1, ABS NO.2, PTC HTR NO.1, PTC HTR NO.2, DEICER, HTR, RDI FAN, CDS FAN, FOG FR,DEF | |
Fuse MINI 10A | 30 | (MIR HTR) Outside rear view mirror defoggers, multiport fuel injection system/sequential multiport fuel injection system | |
Fuse MINI 5A | 31 | (WIPER-S) Windshield wiper switch, electric current sensor | |
Fuse MINI 10A | 32 | (H-LP LH-LO) Left-hand headlight (low beam) | |
Fuse MINI 10A | 33 | (H-LP RH-LO) Right-hand headlight (low beam) | |
Fuse MINI 10A | 34 | (EFI NO.1) Air flow meter purge control VSV, ACIS VSV | |
Fuse MINI 10A | 35 | (EFI NO.2) Multiport fue injection system/sequentia multiport fuel injection system, key off pump module | |
Fuse MINI 10A | 36 | (H-LP LH-HI) Left-hand headlight (high beam) headlight high beam indicator | |
Fuse MINI 10A | 37 | (H-LP RH-HI) Right-hand headlight (high beam) | |
Fuse MINI 10A | 38 | (SPARE) Spare fuse | |
Fuse MINI 20A | 39 | (SPARE) Spare fuse | |
Fuse MINI 30A | 40 | (SPARE) Spare fuse |

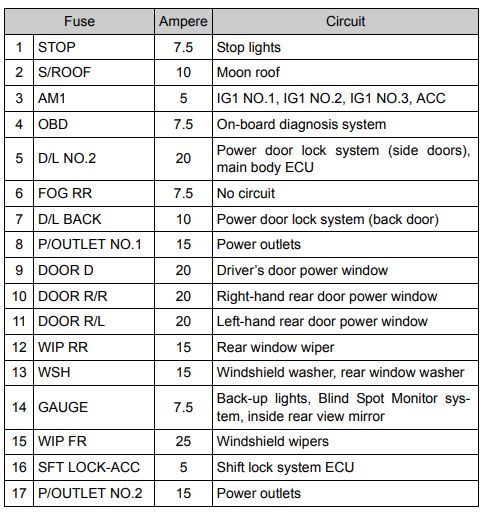

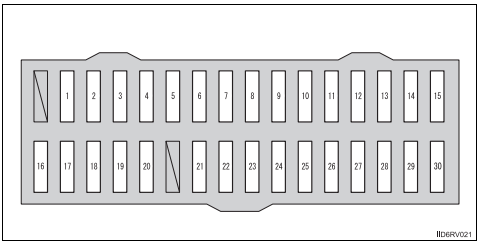

Type | No. | Description | |
---|---|---|---|
Fuse MINI 7.5A | 1 | (STOP) Stop lights | |
Fuse MINI 10A | 2 | (S/ROOF) Moon roof | |
Fuse MINI 5A | 3 | (AM1) IG1 NO.1, IG1 NO.2, IG1 NO.3, ACC | |
Fuse MINI 7.5A | 4 | (OBD) On-board diagnosis system | |
Fuse MINI 20A | 5 | (D/L NO.2) Power door lock system (side doors) main body ECU | |
Fuse MINI 7.5A | 6 | (FOG RR) No circuit | |
Fuse MINI 10A | 7 | (D/L BACK) Power door lock system (back door) | |
Fuse MINI 15A | 8 | (P/OUTLET NO.1) Power outlets | |
Fuse MINI 20A | 9 | (DOOR D) Driver's door power window | |
Fuse MINI 20A | 10 | (DOOR R/R) Right-hand rear door power window | |
Fuse MINI 20A | 11 | (DOOR R/L) Left-hand rear door power window | |
Fuse MINI 15A | 12 | (WIP RR) Rear window wiper | |
Fuse MINI 15A | 13 | (WSH) Windshield washer, rear window washer | |
Fuse MINI 7.5A | 14 | (GAUGE) Back-up lights, Blind Spot Monitor system, inside rear view mirror | |
Fuse MINI 25A | 15 | (WIP FR) Windshield wipers | |
Fuse MINI 5A | 16 | (SFT LOCK-ACC) Shift lock system ECU | |
Fuse MINI 15A | 17 | (P/OUTLET NO.2) Power outlets | |
Fuse MINI 7.5A | 18 | (ACC) Power outlets, audio system, outside rear view mirrors main body ECU. clock, electric current sensor | |
Fuse MINI 7.5A | 19 | (PANEL) VSC OFF switch, instrument cluster (indicators and warning lights) BSM main switch all-wheel drive lock switch windshield wiper de-icer switch, multiport fuel injection system/sequential multiport fuel injection system, intuitive parking assist ECU, seat heater switches, power outlets, power back door switches air conditioning system switches, rear window defogger switch, audio system, cup holder light steering switches, driver module switch | |
Fuse MINI 10A | 20 | (TAIL) Parking lights, tail lights, license plate lights, side marker lights, fog lights | |
Fuse MINI 5A | 21 | (EPS-IG) Electric power steering | |
Fuse MINI 10A | 22 | (ECU-IG NO.1) Dynamic Torque Control AWD system ECU, steering sensor, instrument cluster (indicators and warning lights). shift control switch | |
Fuse MINI 5A | 23 | (ECU-IG NO.2) Main body ECU, wireless remote control, shift lock system ECU. smart key system, moon roof ECU, audio system, power back door ECU, tire pressure waking system, LDA system, Blind Spot Monitor system | |
Fuse MINI 7.5A | 24 | (HTR-IG) Air conditioning system ECU, air conditioning system switches, rear window defogger switch | |
Fuse MINI 10A | 25 | (S-HTR LH) Left-hand seat heater | |
Fuse MINI 10A | 26 | (S-HTR RH) Right-hand seat heater | |
Fuse MINI 7.5A | 27 | (IGN) Fuel pump, multiport fuel injection system/sequential multiport fuel injection system, stop lights, sterring lock system ECU | |
Fuse MINI 7.5A | 28 | (A/B) SRS airbag system ECU, front passenger occupant classification system ECU | |
Fuse MINI 5A | 29 | (METER) Gauges and meters | |
Fuse MINI 7.5A | 30 | (ECU-IG NO.3) Alternator, anti-lock brake system/vehicle stability control ECU, stop lights, FAN NO.1, FAN NO.2, FAN NO.3, HTR PTC, DEF, DEICER, windshield wiper de-icer switch |
Type | No. | Description | |
---|---|---|---|
Fuse FMX/JCase 30A | 1 | (P/SEAT F/L) Left-hand power seat | |
Fuse FMX/JCase 30A | 2 | (P/SEAT F/R) No circuit | |
Fuse FMX/JCase 30A | 3 | (PBD) Power back door | |
Fuse FMX/JCase 30A | 4 | (P/W MAIN) Front power windows, power window main switch |
